格栅除污机的作用和分类

作者:欣固水利 来源:www.xhxingu.com 发表时间:2020-5-9 浏览:次  百度一下

  城镇自来水厂、污水处理厂;雨、污水中途加压泵站;工矿企业的给水、排水;医院、饭店、旅社、居住小区等水处理系统的进水口,为了截除水体中粗大漂浮物和树枝、杂草、碎木、塑料制品废弃物和生活垃圾等杂质,均需安装一道或二道格栅拦污设备,达到保护后端机泵安全运行、减轻后续工序负荷的目的。

  在现代水处理设施中,栅渣的清除大多数采用机械清污和自动控制,既有利于保持过水栅面的洁净,又减轻工人劳动强度,改善工作环境,保障生产安全,适应城镇和工业给排水工程的要求。


  格栅除污机的分类与用途


  回转式格栅除污机


  回转式格栅除污机可连续自动清除污水中细小的毛发、纤维及各种悬浮物。适用于城市污水、纺织、皮革、食品、造纸、榨糖、酿酒及肉类加工等作拦污设备。该设备由电动减速机驱动,牵引不锈钢链条上设置的多排工程塑料齿片和栅条,将漂浮污物送上平台上方,然后齿片旋转过程中自行将污物挤落,属自清式清污机一类。

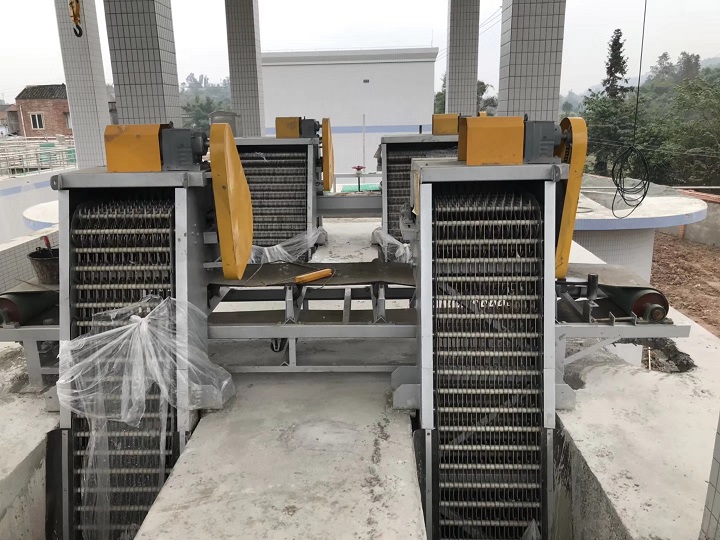

  欣固水利机械的不锈钢回转式格栅除污机


  结构及特点:回转式格栅除污机由动力装置、机架、耙齿链(网齿)、清污机构及电控柜(选配)等组成。动力装置采用悬挂式摆线针轮减速机。格栅系统由诸多的尼龙或不锈钢材质的小齿耙相互连接成一个硕大的旋转面,在减速机的驱动下旋转运动,捞渣彻底。当筛网运转到设备的上部时,有一部分粘在耙齿上的杂物依靠清洗机构的尼龙刷的反向运动洗刷干净。此类设备安装角度60°——80°,耙齿间隙有2mm、3mm、5mm、8mm、10mm、15mm、20mm等多种规格,筛网运行速度约2m/min。其突出优点是自动化程度高,耐腐蚀性能好,机壳分碳钢和不锈钢两种。设备可装配过载安全保护装置,电控装置可根据水中杂物多少连续或间歇运行,当发生故障时自动切断电源并报警。


  2.阶梯式格栅除污机


  阶梯式格栅在结构设计上从根本上改变了以往移动耙齿只能做单向直线运动的机械格栅模式,实现了通过偏心的旋转而移动耙齿,由下至上,由后向前的曲线运动轨迹。即污物将由移动耙齿逐级从水中推至污物出口处。这种运动方式的实现大大提高了机械格栅的工作效率,解决了污物卡阻及耙齿打齿等现象。同时在设计上传动结构、动力机械均设置在水面以上,有效地延长了设备的使用寿命,同时具有格栅间隙准确、可调,适用于各种不同形式水位条件的特点。


 20200515172276667666.jpg 阶梯式格栅除污机


  3.钢丝绳牵引式格栅除污机


  钢丝绳牵引格栅除污机常用于城市水厂、污水处理厂、市政雨、污水泵站及工厂废水处理的格栅井中作拦污设备,该类型的机械格栅设备由于耙斗容积及牵引力大,适合截取进水中粗大木块、树枝等有损水泵工作的垃圾等杂物,是目前大型泵站理想的拦污设备。


  钢丝绳牵引式格栅除污机


  4.转鼓式格栅除污机


  转鼓式格栅除污机集过滤、栅渣清洗及压榨功能于一体,它的过滤主体是一个沿自身轴线旋转的圆柱形滤筒。配套清洗水箱、清洗水泵、管道和电磁阀等配套设施。设备和水流形成35°角,形成的折流可使小于格栅缝隙的许多污物被分离出来,被压榨后的栅渣固含量30%——40%,无需另外再增加压榨机脱水;冲洗装置使转鼓格栅有良好的自净功能;圆柱形结构使该设备比传统格栅过水量更大,水头损失减少,格栅前堆积平面减少;一般选用不锈钢材质,防腐性能强,使用寿命长。转鼓式格栅广泛用于城市污水、工业废水、食品加工业、造纸业等污水处理工程。


  转鼓式格栅除污机


  5.弧形格栅除污机


  弧形格栅除污机通常设在大型取水口,污水及雨水的提升泵站,污水处理厂等进水口,是一种适用于浅池栅槽的拦污设备,用于阻挡草木、垃圾、纤维状物质等杂物进入水泵和后续设备,以确保水泵及其他设备的正常运行。


  弧形格栅除污机及结构示意图


  6.移动式格栅除污机


  移动式格栅除污机适用于多台平面格栅或超宽平面格栅,栅条间隙40——150mm,一般作为粗格栅使用。通常布置在同一直线上或弧线上,在轨道(分侧双轨和跨双轨)上移动并定位,以一机代替多机,依次有序地逐一除污。


  移动式格栅除污机


  移动式格栅除污机清污面积大,捞渣彻底,降速后甚至可以去除积积泥或沙;移动及停位准确可靠,效率高,投资省;水下无传动部件,使用寿命长;该设备与输送机配套可实现全自动作业。


  7.抓斗式格栅除污机


  抓斗式格栅除污机一般用于污水处理厂、自来水厂、工业废水处理及雨水排涝等,以截取污水中的树枝、杂草、垃圾等杂物,保证后续处理工序的正常运转。


  抓斗式格栅清污机及结构示意图


  抓斗式格栅一机多用,省去了栅渣输送设备和卸渣设备;结构简单,土建施工费用低、无水下传动装置,维修方便;处理量大、耗电低、安全性高。


  8.旋转超细格栅


  旋转超细格栅广泛适用于城市污水处理、食品加工业及造纸等废水处理工程中。该类设备格栅栅隙小,能去除污水中的细小漂浮物、悬浮物,栅渣经传输压榨后排出。设备一般用于渠深0.6——2.5m,安装角度35°,栅隙0.3——0.5mm。


  旋转式超细格栅除污机


  此类机械格栅机设计精巧,所有零部件均为不锈钢材质,无高速运动件;全自动控制,运转平稳,能耗低,噪声小;借助流体导流,该设备分离效率可达98%,整个设备的栅缝均可在设备运行过程中实现自清洗。
